规格：Φ30 V口 f=20mm F4.5
兼容4k/8k5μ线扫相机
千万像素高品质影像
针对不同倍率优化光学设计
高透过率、高解析度、高照度
标准滤镜螺纹接口,低畸变
适用PCB、锂电 、光伏检测等
申请报价
|

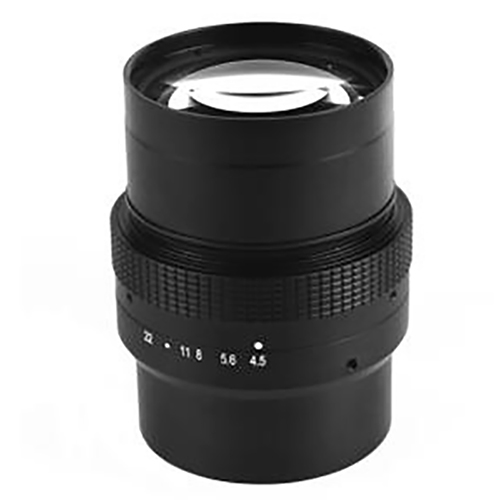

大靶面（Φ30mm）20mm焦距 线扫镜头 |
||||
|
型号Model |
TM2004K03 |
|||
|
最大像圆尺寸Max Image Circle |
Φ30 |
|||
|
焦距Focal length |
20mm |
|||
|
光圈范围F?No. |
F4.5 |
|||
|
畸变Distortion |
<0.2% |
|||
|
控制方式Operation |
Iris |
Manual手动调整 |
||
|
Focus |
Manual手动调整 |
|||
|
法兰后焦距(Flange BFL) |
16mm |
|||
|
接口Mount |
M42*P1 |
|||
|
外形尺寸Dimension |
Φ52×44.8mm |
|||
|
滤镜尺寸Filter |
M43x 0.75 |
|||
|
工作温度Working Temperature |
-20?C ～ +60?C |
|||
|
物距Working Distance(mm) |
倍率Optical Magnification |
共轭距Conjuguate Distance(mm) |
像距Image Distance(mm) |
视场（Φ30）Field of View(mm) |
|
261.7±5 |
0.1X |
261.7±9 |
14.6±2.5 |
300 |
|
557.4±5 |
0.0358X |
619.1±9 |
13.3±2.5 |
838 |
|
998.7±5 |
0.02X |
1060.1±9 |
13.0±2.5 |
1500 |
