      工业镜头的选型公式(附常见芯片尺寸图)

      发布时间：2016年06月16日

      FH至尊科创镜头选型公式参考如下：

      f (焦距) 可以根据FOV (视场), WD(工作距离) 和CCD芯片尺寸计算出来.下面我们列下算式

      FOV 视场指被摄取物体的大。映〉拇笮∈且跃低分帘簧闳∥锾寰嗬(WD)，镜头焦距(F)及CCD芯片尺寸确定的?

      1、镜头的焦距，视场大小、工作距离、光学倍率计算如下:
      焦距f ＝ 物距WD × CCD芯片尺寸( H or V) / 视场FOV( H or V)

      视场FOV( H or V) ＝ CCD芯片尺寸( H or V) / 光学倍率?

      光学倍率 ＝ CCD芯片尺寸( H or V) /视野 FOV( H or V)

      工作距离WD= f(焦距）× CCD芯片尺寸/视场FOV( H or V)

      水平视场角 = 2 × arctan（CCD的宽边 / 2 f焦距）

      CCD的宽边＝（分辨率 V? ×像元μm）/ 1000

      视场FOV ( H or V) ＝ 物距WD × CCD芯片尺寸( H or V) / 焦距f?

      相机精度=CCD芯片尺寸( V) × Dmin（最小物距）/分辨率( V) × f（焦距）

      注：分辨率的宽边和高边是按4：3的勾股比例计算。

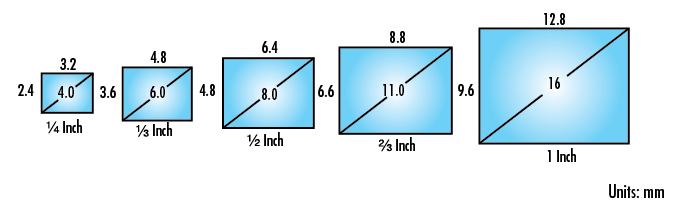

      2.CCD芯片的尺寸表:
      FH至尊(中国)有限公司官网
      常见芯片尺寸

      1.1英寸——靶面尺寸为宽12mm*高12mm，对角线17mm
      1英寸 ——靶面尺寸为宽12.7mm*高9.6mm，对角线16mm
      2/3英寸——靶面尺寸为宽8.8mm*高6.6mm，对角线11mm?
      1/1.8英寸——靶面尺寸为宽7.2mm*高5.4mm，对角线9mm
      1/2英寸——靶面尺寸为宽6.4mm*高4.8mm，对角线8mm
      1/3英寸——靶面尺寸为宽4.8mm*高3.6mm，对角线6mm?

      1/4英寸——靶面尺寸为宽3.2mm*高2.4mm，对角线4mm


      一般情况下，根据所要拍摄的视野大小就可以确定相机的工作距离，当我们要减小视野的时候，在不改变镜头的情况下，需要减小工作距离，当工作距离改变时，镜头不一定能够清晰聚焦，镜头前端一般有一个调焦环，用来改变像距的大。紫鹊鹘诘鹘够，当调节调焦环无法清晰成像的时候，就应该考虑加接圈（增加像距大小）。相应的，当去掉接圈的时候，像距减。ぷ骶嗬朐黾，视野变大。同样，在工作距离不变的情况下，增大视野，则需要减小镜头焦距大。琭太小时，所拍摄的图像畸变大，因此需要综合考虑
